Qualitätsregelkarte mit Messdaten und Auswertung

In dieser Excel-Vorlage legen Sie zunächst fest, was wie oft und wie geprüft und gemessen werden soll und welche Qualitätsvorgaben (Sollwert und Toleranzbereiche) zu beachten sind.

Dann erfassen Sie fortlaufend die Messwerte für das Qualitätsmerkmal. Sie halten dabei fest:

• Messwert = Urwert
• Stichproben-Nr.
• Messung-Nr.
• Datum
• Uhrzeit

Mithilfe der Funktion Power-Query und Power-Pivot werden dann statistische Kennzahlen berechnet und in einer Tabelle für jede einzelne Stichprobe angegeben. Das sind:

• Mittelwert
• Median
• Standardabweichung
• Varianz
• maximaler Wert
• minimaler Wert
• Spannweite (Range)

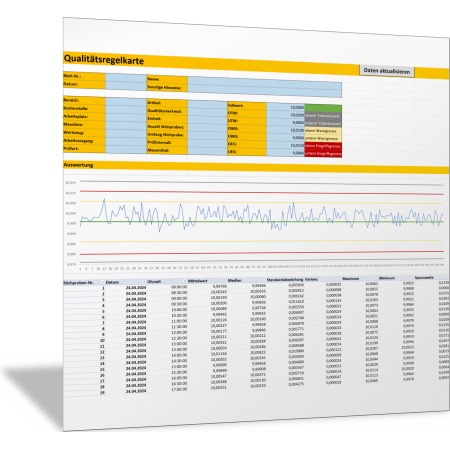

In der Vorlage werden die Mittelwerte für alle Stichproben in der Qualitätsregelkarte dargestellt. Mit den ebenfalls dargestellten oberen und unteren Spezifikationsgrenzen, Eingriffsgrenzen und Warngrenzen erkennen Sie, wenn ein Prozess aus dem Ruder läuft und inwiefern Sie mit zuverlässiger Qualität rechnen können.
